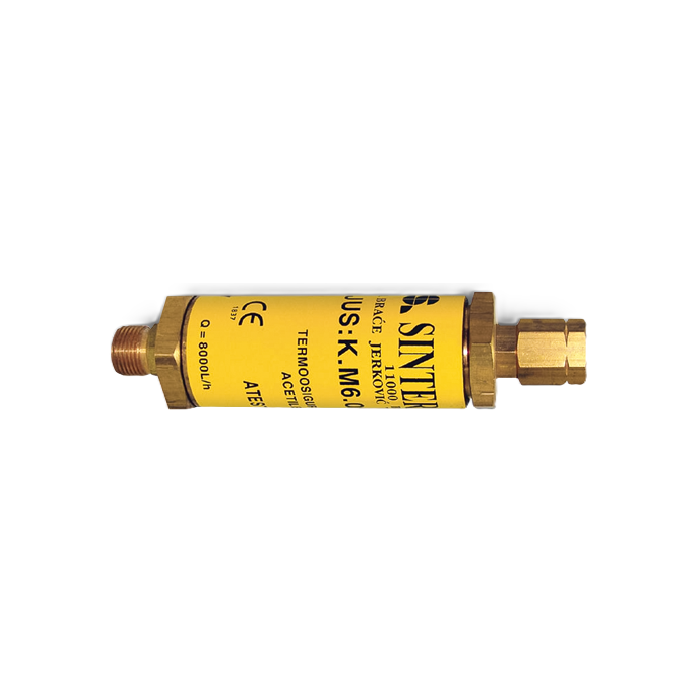

Suhi termoosigurač T-8A

Termoosigurač 8A konstruiran je i izgrađen tako da zaštiti centralni priključak acetilena, propan butana i drugih plinova od povratnog udara plamena, kao i od povratne struje plina.

Zamjenjuje sve vrste vodenih osigurača na centralnim razvodima uz stopostotnu sigurnost, jer isključuje ljudski faktor iz stupnja sigurnosti

Opis

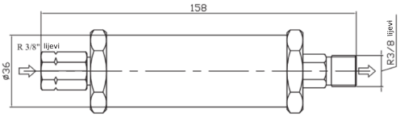

Suhi termoosigurač T-8A dimenzije



Tip Smjer strajanja plina Vrsta plina Max. radni pritisak [bar] Mjesto priključenja  Priključna mjera
Ulaz
Priključna mjera
Izlaz
Težina [gr]

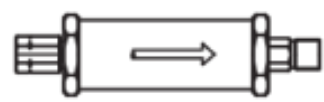

R5 Suhi termoosigurač T-8A smjer Acetilen 10 Priključak acetilena R3/8” lijevi  R3/8” lijevi 80



Održavanje

  • Najmanje jednom godišnje podvrgnuti osigurač povratnom udaru plamena. Ako dođe do bitnog smanjenja protoka plina zamijeniti ga novim.
  • Sve popravke na osiguraču vrši isključivo proizvođač.

Napomena

  • Svaki osigurač je ispitan  (M-1 na 2,5 bara, a M-2 i M-3 na 10 bara) i najmanje tri povratna udara plamena.
  • Suhi osigurač tipa M ne može zamijeniti vodeni osigurač.

Suhi protuplamenski osigurači konstruirani su tako da plin pri ulasku u osigurač otvara nepovratni ventil (1) i dalje struji kroz sinter uložak (2) i otvore u nosaču čaure (3) ka strojnom gorioniku. Smjer strujanja plina dat je strelicom na tijelu osigurača. Kada dođe do pojave povratka plamena uslijed eksplozije, koja tada nastaje, dolazi do porasta pritiska unutar osigurača. Pritisak djeluje na nepovratni ventil, zatvara ga i sprečava dalji protok plina iz instalacije ili boce. Povratni udar plamena dolazi u prostor između sinter čaure (2) i tijela osigurača (4) plin prolazi kroz sinter uložak, hladi se i pošto nema doticanja nove količine plina, gasi se i sprečava njegovo dalje širenje. Ovim je ostvarena osnovna namjena osigurača M-1, M-2 i M-3.

Dodatne informacije
Plin

Acetilen

Namjena nepovratnih ventila

Strojni nepovratni

Mjesto priključenja

Razvod acetilena

Izlazni priključak

G3/8″ LH

Ulazni priključak

R3/8“ LH

Tip nepovratnog ventila

T8-A
