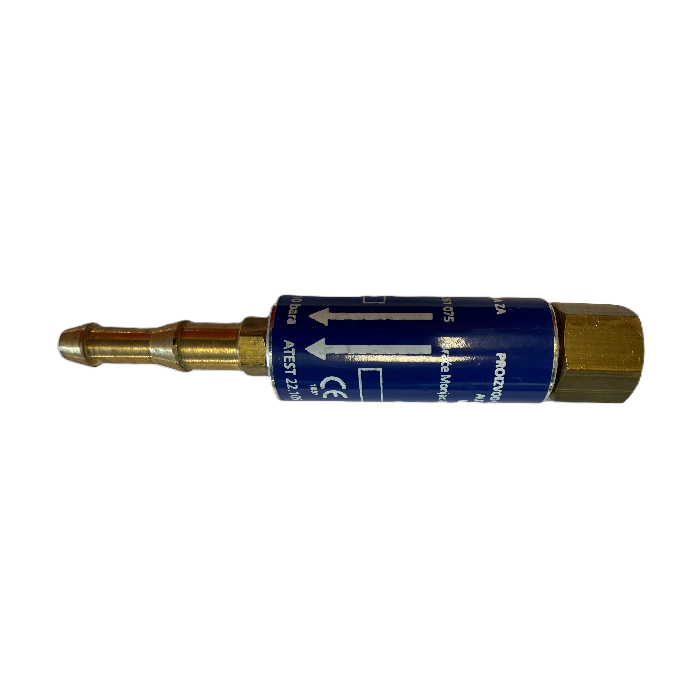

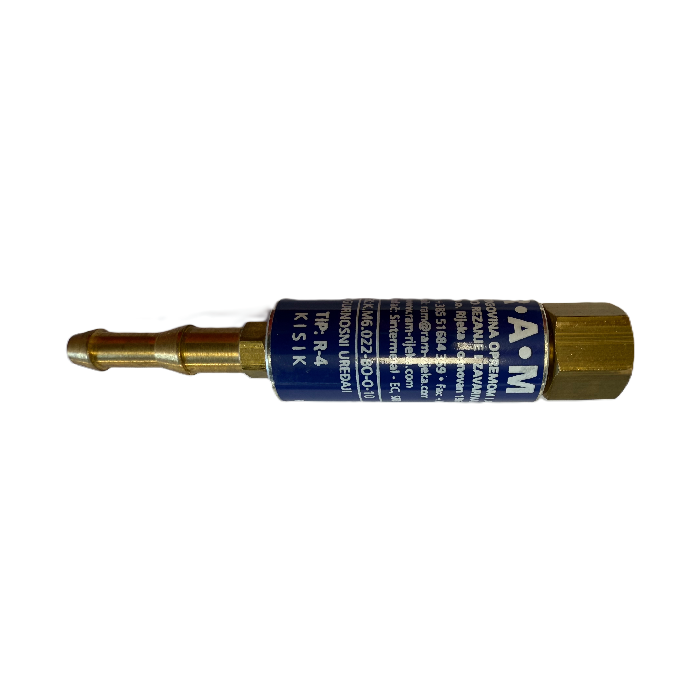

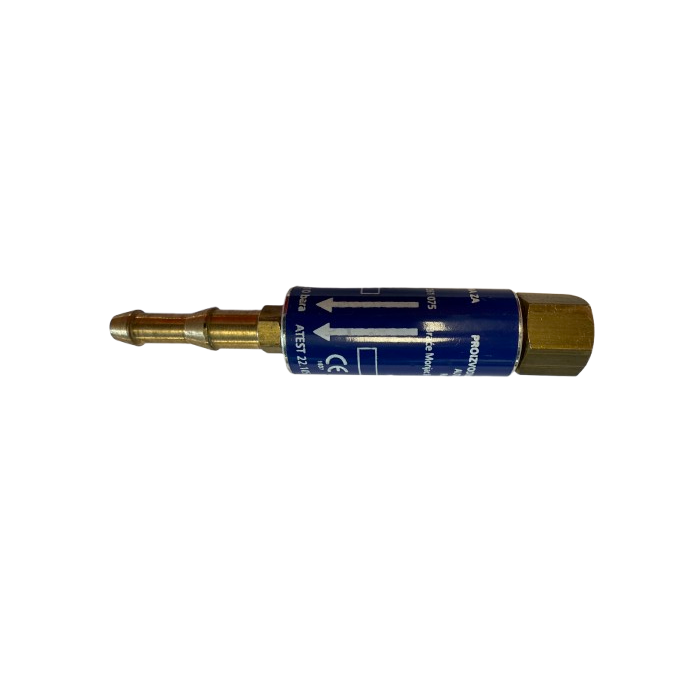

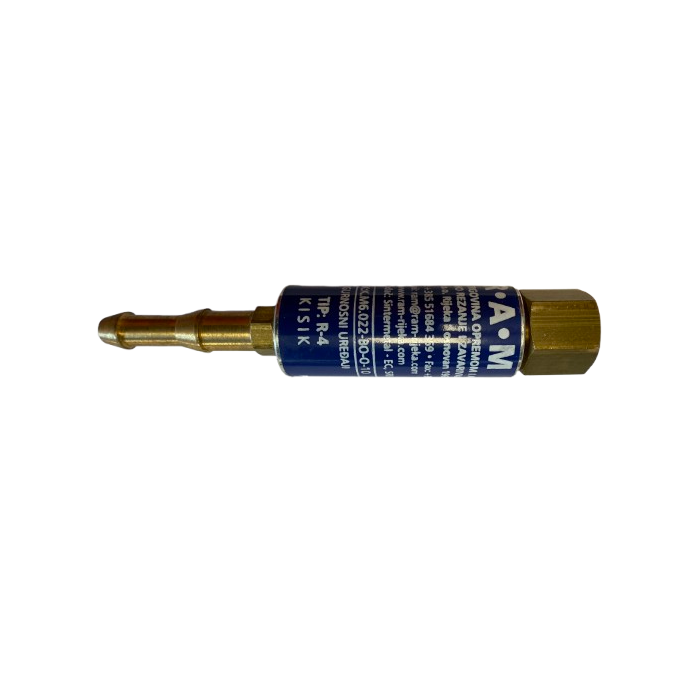

Nepovratni ventil (suhi osigurač) za kisik, reducir ventil tip R-4

Nepovratni ventili tipa R služe za zaštitu opreme i zavarivača od povratnog udara plamena prilikom ručnog autogenog zavarivanja i rezanja kisikom.

Mjesto priključka je na reducir ventilu.

Opis

Nepovratni ventil R-4 shema



Tip Smjer strajanja plina Vrsta plina Max. radni pritisak [bar] Mjesto priključenja  Priključna mjera
Ulaz
Priključna mjera
Izlaz
Težina [gr]
R4 Nepovratni ventil R-4 smjer Kisik 10 Reducir ventil R 1/4″ Gum. cijev Ø6 / Ø8 80

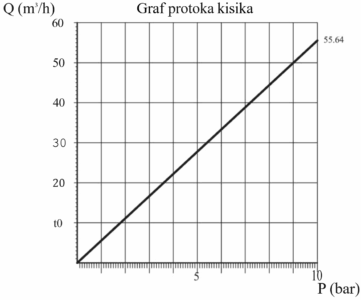

Nepovratni ventil R-4 graf protoka kisika



















Dodatne informacije
Plin

Kisik

Namjena nepovratnih ventila

Ručni nepovratni

Mjesto priključenja

Reducir ventil

Ulazni priključak

R1/4“

Izlazni priključak

Priključak Ø6/Ø8

Tip nepovratnog ventila

R4

Dokumneti

RAM Katalog - Nepovratni ventili, brze spojnice

Nepovratni ventil R-4 katalog naslovnica
