Održavanje
- Najmanje jednom godišnje podvrgnuti osigurač povratnom udaru plamena. Ako dođe do bitnog smanjenja protoka plina zamijeniti ga novim.
- Sve popravke na osiguraču vrši isključivo proizvođač.
Napomena
- Svaki osigurač je ispitan (M-1 na 2,5 bara, a M-2 i M-3 na 10 bara) i najmanje tri povratna udara plamena.
- Suhi osigurač tipa M ne može zamijeniti vodeni osigurač.
| SMJER STRUJANJA PLINA | |
| VRSTA PLINA | KISIK |
| MAKS. RADNI PRITISAK | 10 bar |
| MJESTO PRIKLJUČENJA | PRIKLJUČAK KISIKA ZA REZANJE |

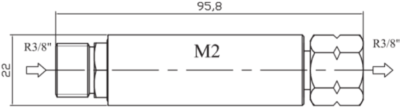

| PRIKLJUČNE MJERE OSIGURAČA – ulaz | R3/8“ |
| PRIKLJUČNE MJERE OSIGURAČA – izlaz | R3/8“ |
Suhi protuplamenski osigurači konstruirani su tako da plin pri ulasku u osigurač otvara nepovratni ventil (1) i dalje struji kroz sinter uložak (2) i otvore u nosaču čaure (3) ka strojnom gorioniku. Smjer strujanja plina dat je strelicom na tijelu osigurača. Kada dođe do pojave povratka plamena uslijed eksplozije, koja tada nastaje, dolazi do porasta pritiska unutar osigurača. Pritisak djeluje na nepovratni ventil, zatvara ga i sprečava dalji protok plina iz instalacije ili boce. Povratni udar plamena dolazi u prostor između sinter čaure (2) i tijela osigurača (4) plin prolazi kroz sinter uložak, hladi se i pošto nema doticanja nove količine plina, gasi se i sprečava njegovo dalje širenje. Ovim je ostvarena osnovna namjena osigurača M-1, M-2 i M-3.
